DYNAMIC CATEGORY柔性焊接平台的好处
文章摘要:
柔性焊接平台的好处 柔性焊接平台在试验车间及研发实验的作用是精确定位、夹紧和焊接。三维柔性焊接平台多用在机器制造和焊接加工领域,三维柔性焊接组合工装已
柔性焊接平台的好处
柔性焊接平台在试验车间及制造实验的作用是准确定位、夹紧和焊接。三维柔性焊接平台多用在机器制造和焊接加工行业,三维柔性焊接组合工装已经越来越多地深受广泛运用。

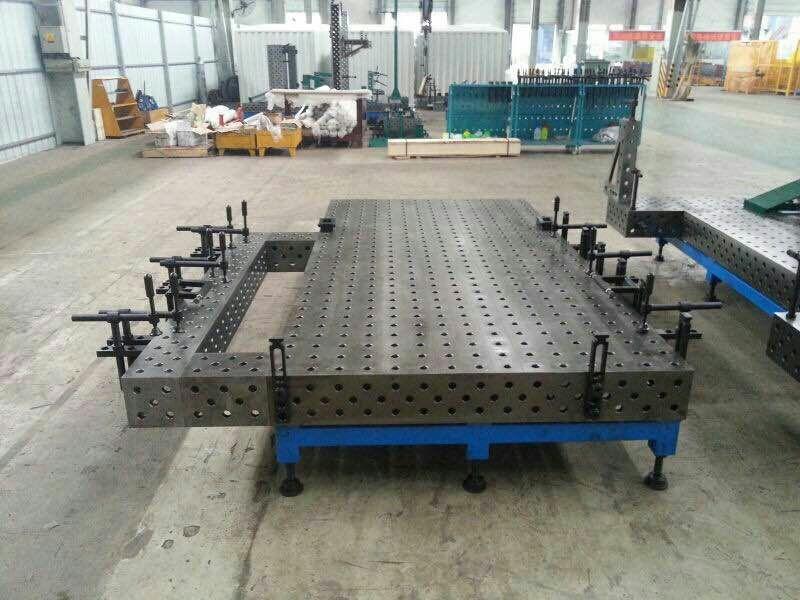

铸铁柔性焊接平台的五个工作面都有100x100 mm(D28系列)或50x50mm(D16系列)的带有网格标注的孔。其五个面的平面、平行、垂直公差精度以及孔与孔的位置精度都是非常高的,保护在台面上的定位和台面与其它模块之间的组合都具有足够的使用精度要求。
三维平台在使用的时候需要配合一些定位夹具,这种定位件是为了保护工件在加工过程中达到确定尺寸精度要求,而将工件准确定位的元件
采用45#钢;调质处理;强度较高,塑性和韧性佳,用于制作承受负荷较大的小截面调质件,以及对心部强度要求有确定韧性的表面淬火件。
小型定位块可以在狭小空间使用,灵活方便
定位平尺条形150mm:可以通过中间条形孔,在0-100mm范围内准确地调整每个零件。
定位平尺孔系:可以紧紧地固定在通孔上,并且有不同的尺寸,通孔之间的距离是50mm
360°定位:
夹紧槽口,可以用于角落定位
定位角尺:可以用于大型部件的固定,和其他的工件配合使用能够达到高度可调。
定位角尺条形槽:和其他工件都可以搭配,从而通过条形槽提供了能够灵活调节的表面
也可以被用作一个挡块,尤其适用于大型部件。
可以灵活地用于系统孔和槽上。他额外的顶部板创造了多的链接可能。可以搭配其他挡块或作为B型快/压紧件一起使用。
支撑角铁用于高度定位或平台拓展及其它附件的定位或压紧,是为了工件在加工过程中达到高度要求,而将支撑件定位在平台上的元件。
支撑角铁有3个工作面,其作用有:
1)夹具台面的延伸与提供夹紧位置
2)可进行任意调整并能 准确 定位
3)平放在夹具台表面或侧面可做大型定位
