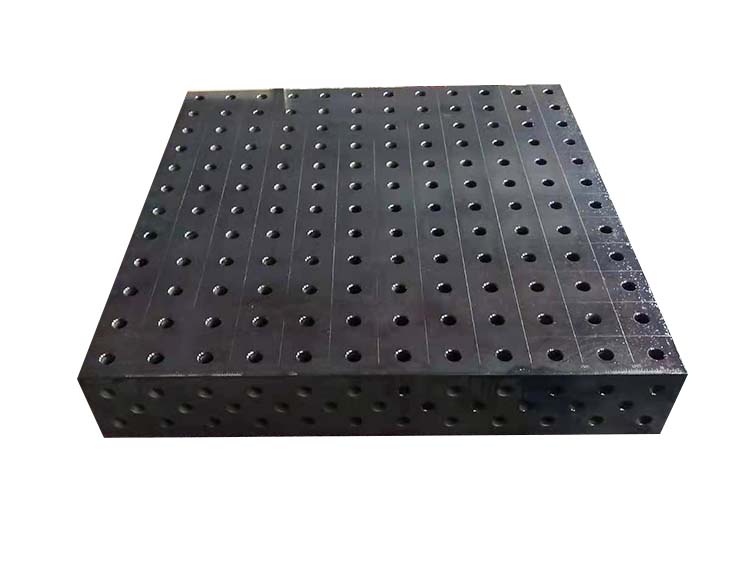

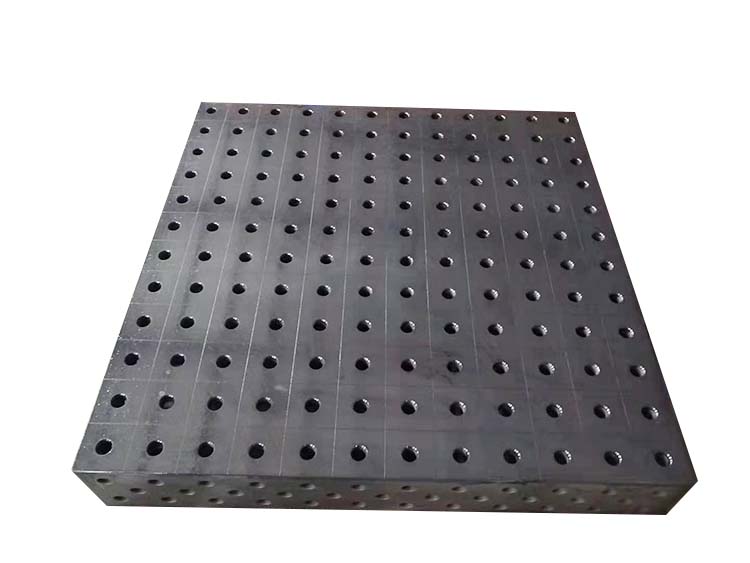

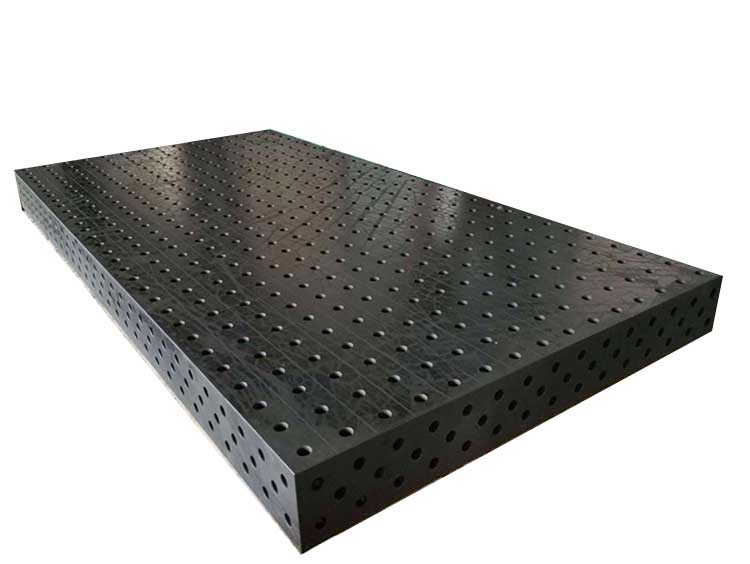

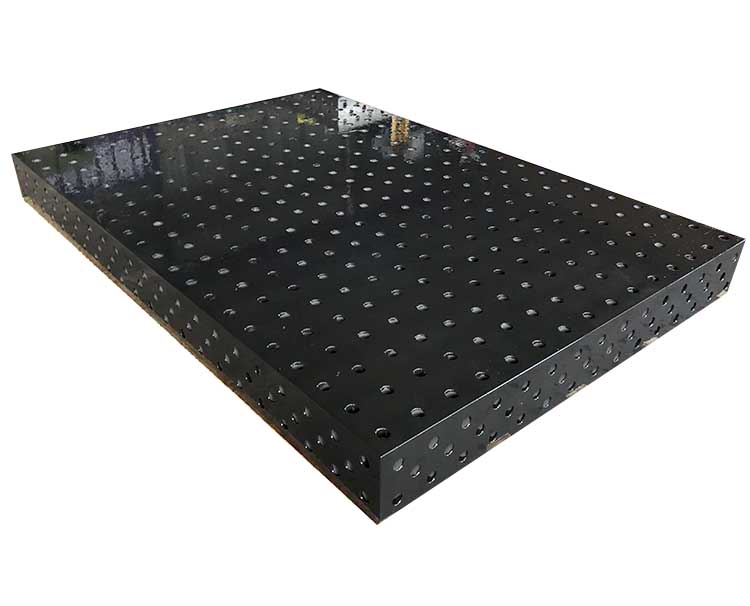

三维柔性平台

三维柔性平台是一套标准化、系统化、通用化的工装。柔性工装平台的承载能力高，钢性稳定，它的五个面均加工有规则的孔，并刻有网线。焊接平台可方便地延伸和扩展，组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性工装平台的通用功能展示的，尤其在了大型工件方面的应用上。

三维柔性平台以标准格孔的五个工作面和正面网格线的工作台为基础，配备各种用于定位的标准模块，通过销栓速度适宜连接，对各种形状的工件进行的定位和速度适宜装夹，同时还可以实现三维空间的随意组合和反复使用（用户可根据产品结构速度适宜地拼接出不同需求的工装，就像儿童玩拼装积木玩具一样）。使用三维柔性组合夹具系统，对于不断设计一对一工装的用户可优良节约耗费一对一工装上的时间和，并且的提高的生产效率。

三维焊接工作台的平面度达到：0.05/1000mm

三维焊接工作台的侧面与上表面的垂直度达到：0.05/200mm

三维焊接工作台的工作表面粗糙度达到：3.2um

三维焊接工作台刻度线规格：100x100±0.03mm

三维焊接工作台孔间距：100±0.03mm

三维焊接工作台材质：铸造件(HT300)，进行整体退火热处理取消内应力后放置三到六个月自然时效处理。

三维焊接工作台是将金属切削加工行业使用的组合夹具理论运用到钣金等焊接加工行业，是从传统的T型平台，槽系平台发展起来的三维平面孔系组合夹具系统。

在精度适宜的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除基础工作台外，还有U/L型方箱、支撑角铁、定位角尺、定位平尺、平面角尺、角度器、角型连接块、V型定位件、压紧器、锁紧销、各种速度适宜夹具、间隙调整垫片及各种辅助模块。模块的巧妙设计与构思，可以进行各种组合和反复使用。工作平台采用带孔格板形式。

在精度适宜的台面的上表面和4个侧面，每隔100mm均布φ28mm的圆孔(D28系列)，或每隔50mm均布φ16mm的圆孔(D16系列)，并以同样的间隔划有尺寸线，台面边缘可带毫米刻度线，台面上的圆孔可用于拼接各种功能的定位模块和夹具。平台尺寸从500mm×1000mm到2000mm×4000mm，并且可以根据需要组合成任意大小工作台。每张工作台下面都设计有安装支撑腿的孔位，孔位数量依平台的大小和承重而定。

平台的支撑：平台的支撑脚有标准型支撑脚、万向轮型支撑脚、固定型支撑脚、框架结构型支撑以及液压升降型支撑等，以适应客户各种不同的需要，这一系列的细致设计给使用者提供了的方便。

平台的起吊：用于基础平台的吊装移位，使用时找准平台的对称位置，插上两个速度适宜锁紧销并锁紧，然后慢慢起吊平台。便于夹具工作台从事焊接操作时，焊机优良接地，可好的保护工作台不受损，平台较好是安装接地器。
